Kirjailija: Kevin Rao 1.12.2025

Spektrijakauman arviointi valaistustuotteissa edellyttää biologisten vaikutusparametrien sisällyttämistä. M/P-suhde toimii indikaattorina valonlähteiden ei--visuaalisten biologisten vaikutusten mittaamisessa, ja sen korrelaatiosta Color Rendering Indexin (CRI) kanssa on tullut teknisten arvioiden keskipiste.

M/P-suhteen laskentaperiaate

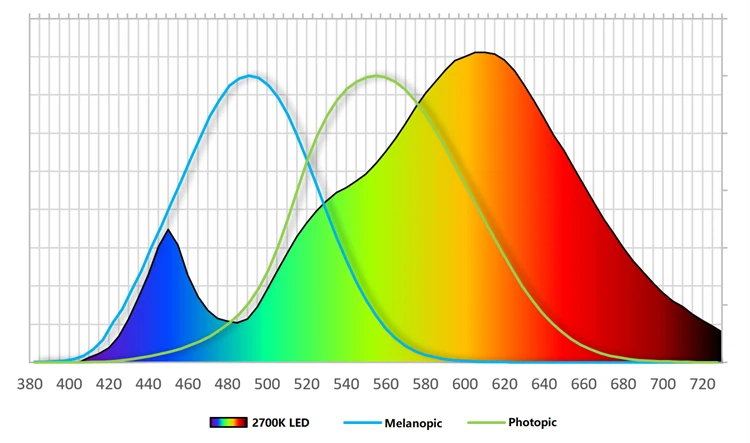

M/P-suhde määritellään melanopic luxin osamääränä jaettuna fotopic luxilla. Laskenta perustuu standardissa CIE S 026/E:2018 määriteltyyn melanooppiseen toimintafunktioon mel(λ) ja fotooppiseen funktioon V(λ). Mittauslaitteiden on oltava ISO/CIE 19476:2014 -standardin mukaisia, mikä edellyttää spektrin aallonpituusväliä 1 nm.

M/P-suhde ilmaisee valonlähteen mahdollisen vaikutuksen melatoniinin suppressioon. Teollisuusvalaistusstandardi ANSI/IES TM-18-20 edellyttää, että yötyöympäristön valaistuksen M/P-suhteen tulee olla alle 0,6.

Tarjoaa Excel-työkalut WELL Building Institutesta.

Korkean{0}}CRI-LED-valojen spektriominaisuudet

Korkean värintoistoindeksin LED-valot saavuttavat suorituskykynsä monikaistaisten spektrien parannuksella. Tyypillinen CRI 97 LED muodostaa kolme säteilyhuippua aallonpituuksilla noin 450 nm, 540 nm ja 610 nm. Tämä spektrirakenne lisää säteilyenergian osuutta 450-480 nm:n kaistalla samalla, kun se parantaa R9-arvoa.

Testitiedot osoittavat, että 3000K:n korreloidussa värilämpötilassa (CCT), kun CRI kasvaa arvosta 80 arvoon 95, säteilyvuon osuus 450-480 nm:n kaistalla kasvaa 12 %:sta 18 %:iin. Tämä vyöhyke vastaa melanoppisen toimintafunktion herkkää aluetta.

Kuvakaappaus WELL Building Instituten Excel-työkalusta

Vertailevat spektriparametritiedot

*Tietolähde: IES TM-30-20 testausstandardi, mittausolosuhteet 25 astetta ±1 astetta *

                                                    Kuvakaappaus WELL Building Instituten Excel-työkalusta

Suunnitteluteknologian vaikutusten analyysi

Spektrisuunnittelun ristiriita
Korkean CRI:n saavuttaminen edellyttää jatkuvaa spektrijakaumaa 600-700 nm:n kaistalla. Nykyinen tekniikka parantaa intensiteettiä450 nm:n sininen siruherättää punaisia ​​loisteaineita, mikä lisää lyhyen{0}}aallonpituuden sinistä säteilyä. Testit osoittavat, että jokaista R9-arvon 10 pisteen lisäystä kohden säteilyvirta 450 nm:ssä kasvaa noin 3,2 %.

Biologisen vaikutuksen optimointijärjestelmä
Violettisirun viritysteknologian käyttäminen voi vähentää M/P-suhdetta. Käyttämällä 405 nm:n violettia sirua, jossa on tri-loisteaineita, CRI voidaan ylläpitää yli 95:ssä samalla, kun M/P-suhde laskee arvoon 0,48. Tätä tekniikkaa käytetään jo lääketieteellisissä valaistusskenaarioissa.

Valaistuksen ohjausstrategia
Älykkäät valaistusjärjestelmät säätävät spektriä dynaamisesti vuorokausirytmien perusteella. Yötila rajoittaa 450 nm:n säteilyn osuuden alle 12 prosenttiin ja täydentää valaistusvoimakkuutta590 nm keltaiset LEDit. Tämä järjestelmä täyttää WELL-rakennusstandardin L03 lausekkeen vaatimukset.

Sovellusskenaarion ohjeet

Toimiston valaistuksen asetukset
Päivätyöalueilla käytetään valonlähteitäCRI yli 90, jossa M/P-suhteet on säädetty välillä 0,55-0,65. Neuvottelutilan valaistuksessa on säädettävät spektritilat: esitystila parantaa värintoistoa, kun taas yökokoustila alentaa M/P-suhdetta.

Lääketieteelliset valaistusratkaisut
Potilashuoneen yövalaistus käyttää erityisiä valonlähteitä, joiden CRI 80 ja M/P-suhteet ovat alle 0,4. Kirurginen valaistus erottaa yleisen ympäristön valaistuksen ja kirurgisen kentän valaistuksen, jälkimmäinen säilyttää korkeat värintoisto-ominaisuudet, kun taas ympäristön valaistus käyttää alhaisen M/P-suhteen lähteitä.

Teollisuuden valaistusstandardit
Jatkuvan toiminnan sivustot toteuttavat{0}}aikaperusteisia valaistusstrategioita. Yön ensimmäisellä puoliskolla käytetään korkeaa-CRI-valaistusta, joka vaihtaa matalan M/P-suhteen tilaan puolenyön jälkeen. Valaistuksen ylläpitokerroin pysyy ennallaan, kun taas spektritehojakauma säädetään asetetun ohjelman mukaan.

FAQ

M/P-suhteen mittausmenetelmä
Mittaa spektritehojakauma spektriradiometrillä, joka on laskettu standardin CIE 218-2016 mukaisesti. Nopeaa paikan päällä tehtävää arviointia varten voidaan käyttää kalibroituja sinisen valon vaaratestajia, joiden tulokset kerrotaan muuntokertoimella 0,82.

Tuotespesifikaatioiden merkintävaatimukset
Valaistustuotteiden teknisten asiakirjojen tulee sisältää M/P-suhteen arvot kolmelle CCT-pisteelle: 3000K, 4000K ja 5000K. Testausselosteissa on mainittava käytetty standardi ja mittausepävarmuus, jonka tulee olla alle 8 %.

Nykyiset järjestelmän jälkiasennusratkaisut
Vaihtamatta valaisimia 475 nm:n optisten-suotimien asentaminen voi vähentää M/P-suhdetta 35–40 %. Suodattimen valohäviö on noin 12 %, mikä edellyttää vastaavan lisäyksen perusvalaistuksen suunnitteluarvoon.

Vakiovaatimustenmukaisuuden tarkistus
Lääketieteellisten rakennusten valaistus vaatii 24-tunnin melatoniinirytmin vaikutusten arviointiraportin. Raportin tulee sisältää MLT-pinta-ala-arvolaskelmat ja spektrinen aikasarjaanalyysi noudattaen GB 50034-2021:n liitettä H.

Tuotevalintapäätöksen perusteet
Prioritize compromise solutions with CRI 90-93 and M/P ratios of 0.50-0.55. For special scenarios, use tunable spectrum products with daytime mode CRI >95 ja yötila M/P<0.45.

Viitestandardit ja kirjallisuus

CIE S 026/E:2018Optisen säteilyn mittausjärjestelmä ipRGC{0}}-vaikutteisille vasteille

ANSI/IES TM-18-20Suunnitteluohjeet vuorokausivalaistukseen

WELL Building Standard v2 L03 lauseke

GB 50034-2021Standardi rakennusten valaistussuunnittelulle
