Lataustelakan turvallisuuden ja tehokkuuden optimointi: LED-valaistuksen sädekulmien tiede

Lataustelakan turvallisuuden ja tehokkuuden optimointi: LED-valaistuksen sädekulmien tiede

Kirjailija: Kevin Rao 26.11.2025

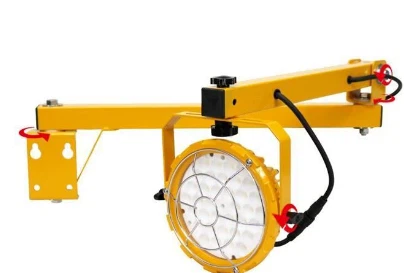

Teollisuuden valaistuksen alalla lastauslaiturin valaistussuunnittelu vaikuttaa suoraan toiminnan tehokkuuteen ja henkilöstön turvallisuuteen. Työturvallisuus- ja työterveyshallinnon (OSHA) tietojen mukaan riittämätön valaistus aiheuttaa lähes 30 % logistiikkatilojen työtapaturmista. Sopivien LED-lataustelakkavalojen valintaan kuuluu muutakin kuin valaisimen asennus-se riippuu ratkaisevasti valokeilan kulmien tarkasta hallinnasta. Tämä on näennäisesti yksinkertainen parametri, joka vaikuttaa ratkaisevasti näkyvyyteen, turvallisuuteen ja energiankulutukseen.

Sädekulmien tekninen analyysi: Optiset perusteet ja parametrijärjestelmät

Säteen kulma määritellään kulmaksi, joka muodostuu, kun valon intensiteetti on 50 % keskustan voimakkuudesta. Optisessa suunnittelussa tämä parametri noudattaa Kansainvälisen valaistuskomission (CIE) vahvistamia tiukkoja mittausstandardeja. LED-lataustelakkavalaisimissa sädekulman valinta edustaa olennaisesti valovirran jakautumisen spatiaalista ohjausta.

Teknisestä näkökulmasta LED-valaisimien säteen ominaisuudet määräytyvät kolmen avainparametrin perusteella:

Säteen kulma: Määrittää valon leviämisen

Fotometrinen käyrä: Kuvaa valon intensiteettijakaumaa avaruudessa

Puoli-säteen huippukulma: Tunnistaa rajan, jossa intensiteetti putoaa 50 prosenttiin keskiarvosta

Nykyaikaiset LED-telakkavalaistusjärjestelmät käyttävät toissijaisia ​​optisia malleja, joissa käytetään tarkkaa valonjakoa linssien ja heijastimien kautta tiettyjen sädekuvioiden saavuttamiseksi. Kapeat säteet (10 astetta -30 astetta) käyttävät syviä-ontelolinssejä valon keskittämiseen, kun taas laajat säteet (70 astetta -120 astetta) käyttävät matalapintaisia ​​linssejä tai diffuusoreita, jotka edistävät valon tasaista sirontaa.

Erityisesti kiinnittimen asennuskorkeuden ja säteen kulman välillä on selkeä geometrinen suhde. Valaistuksen laskentakaavan E=(I × cos³θ) / h² mukaan, jossa h on asennuskorkeus ja θ on tulokulma, asennuskorkeuden lisääminen vaatii vastaavia säteen kulman säätöjä, jotta valaistustasot säilyvät työtasolla vastaavissa valovirtaolosuhteissa.

Sädekulmien optimointistrategiat erilaisissa sovellusskenaarioissa

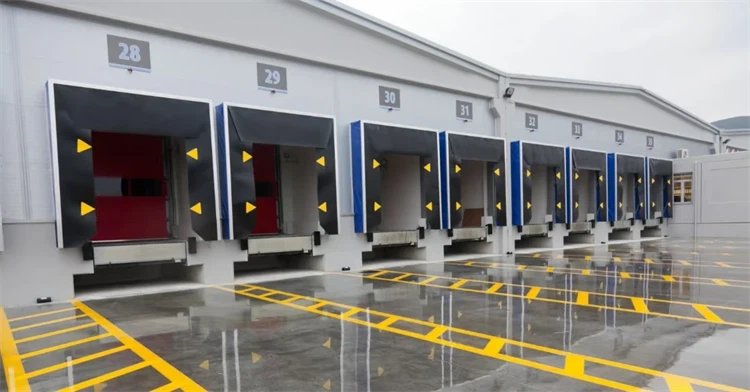

1. Telakan ovet ja perävaunun sisävalaistus

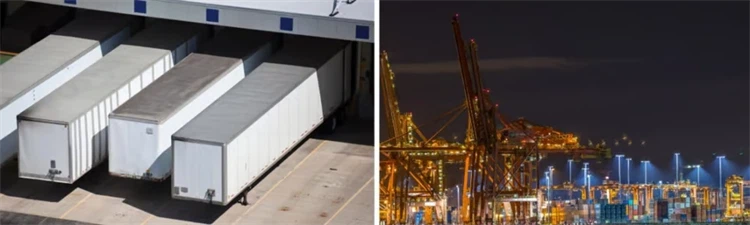

Perävaunun sisävalaistus asettaa korkeimmat visuaaliset vaatimukset lastaustoiminnassa. Tutkimukset osoittavat, että 45 % latausvirheistä liittyy suoraan riittämättömän valaistuksen aiheuttamiin visuaalisiin virheisiin. Suosittelemme keskikokoisia 30–60 asteen sädekulmia, koska tämä alue ylläpitää riittävän valaistussyvyyden samalla kun se tarjoaa sopivan sivusuunnan. Ota toteutuksen aikana huomioon:

Kiinnityspaikka 2-3 metriä perävaunun sisäänkäynnistä

Säilytetään vähintään 250 luxin valaistusstandardit perävaunujen sisällä

Vältä asennuskulmia, jotka ohjaavat valoa kuljettajan näkökenttään

2. Yleiset laiturialueet ja kävelytiet
ANSI/IES RP-7 teollisuusvalaistusstandardien mukaan päätelakkaväylät vaativat 150-200 luksia keskimääräisen valaistuksen. Leveät sädekulmat 60 astetta -90 astetta toimivat poikkeuksellisesti näillä alueilla, koska ne:

Tarjoa tasapainoiset pysty{0}}--vaakasuuntaiset valaistussuhteet (suositus 0,5–0,7)

Vähennä laitekäyttäjien visuaalista sopeutumisaikaa

Minimoi varjojen aiheuttamat turvallisuusriskit

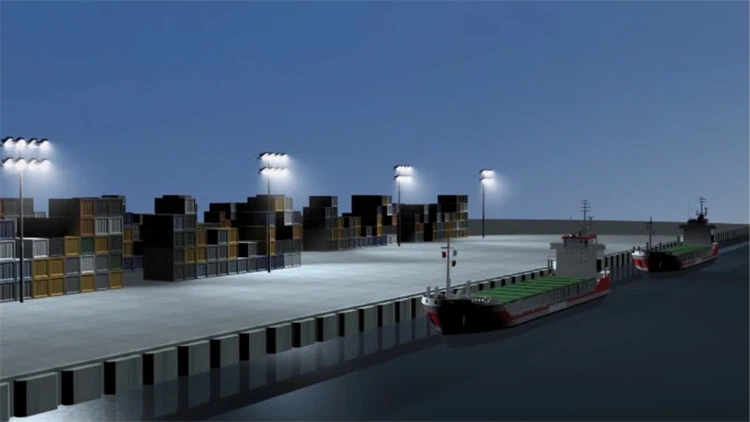

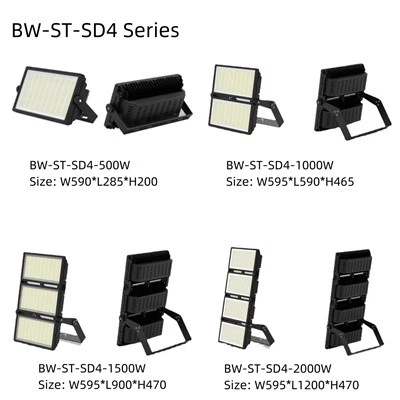

3. Korkea-lahden ja erikoisalueen valaistus
Yli 8 metrin korkeuteen asennetuille kalusteille suositellaan kapeita 30 asteen -50 asteen sädekulmia. Optisen simulointiohjelmiston analyysi osoittaa, että 12 metrin asennuskorkeudella 40 asteen sädekulmat saavuttavat optimaalisen valaistuksen tasaisuuden (yli 0,6) työpinnoilla ja hallitsevat samalla tehokkaasti häikäisyä (UGR).<22).

Sädekulman suorituskyvyn vertaileva analyysi

Huomautus: Tasaisuus Uo=Minimivalaistus/Keskimääräinen valaistus, tiedot perustuvat IESNA-valaistusstandardeihin

Tärkeimmät huomiot suunnittelun toteutuksessa

Katon korkeus ja kiinnitysten fotometrinen jakautuminen
Asennuskorkeuden ja säteen kulman sovituksen välillä on selvä korrelaatio. Empiiriset kaavat osoittavat optimaalisen sädekulman ≈ 2×arctan(R/h), jossa R on valaistuksen säde ja h on asennuskorkeus. Esimerkiksi halkaisijaltaan 8 metrin alueen peittäminen 6 metrin korkeudella vaatii teoriassa noin 67 asteen sädekulman.

Ympäristön valon ja heijastuksen ominaisuudet
Nykyaikaisissa varastoissa käytetään usein hyvin-heijastavia lattiamateriaaleja (betonin heijastuskyky 20-40 %, epoksilattia 40-60 %), mikä vaikuttaa merkittävästi todellisiin valaistusvaikutuksiin. Leveät sädekulmat voivat aiheuttaa riittämättömän valaistuksen matalan heijastavuuden ympäristöissä, samalla kun ne voivat aiheuttaa epämiellyttävää häikäisyä korkean heijastavuuden ympäristöissä.

Valaisimen asettelu ja valon päällekkäisyys
Vakiovalaistuksen tasaisuuden varmistamiseksi valaisimen etäisyys ei saa ylittää 1,5 kertaa asennuskorkeutta. Dialuxin kaltaisilla ammattiohjelmistoilla tehdyt valaistussimulaatiot osoittavat, että sopiva säteen päällekkäisyys (15–30 %) eliminoi tehokkaasti varjostetut alueet ja parantaa visuaalista mukavuutta.

Yleisimmät suunnitteluvirheet ja ratkaisut

Virhe 1: Liiallinen-leveiden sädekulmien priorisointi
Varastoissa, joissa on matala kattokorkeus (<5 meters), using beam angles above 90° causes:

Liiallinen katon kirkkaus luo epämukavaa häikäisyä

Riittämätön todellinen valaistus työtasoissa

Energiahukkaa muilla kuin{0}}työalueilla

Ratkaisu: Käytä epäsymmetristä valonjakotekniikkaa, joka suuntaa valon tarkasti työalueille ja ohjaa samalla ylöspäin suuntautuvaa valotehoa.

Virhe 2: Visuaalisen tehtävän vaatimusten laiminlyönti
Eri työalueilla on erilaiset valaistuksen laatuvaatimukset. Tarkkuuskäyttövyöhykkeet (kuten etiketin lukeminen) vaativat korkeamman pystysuoran valaistuksen ja värintoiston, kun taas kulkualueet asettavat etusijalle valaistuksen tasaisuuden.

Ratkaisu: Ota käyttöön kerrosvalaistusstrategioita yhdistämällä korostusvalaistus yleisvalaistukseen kokonaisen visuaalisen ympäristön optimoimiseksi.

Teknologiset trendit ja innovatiiviset ratkaisut

Moderni LED-telakkavalaistustekniikka on kehittymässä kohti älykkäitä ja mukautuvia ratkaisuja. Viimeaikaiset tutkimukset osoittavat, että LED-järjestelmät, joissa on säädettävä sädekulma, voivat saavuttaa 15-20 % lisäenergiansäästöjä. Nämä järjestelmät suorittavat tämän seuraavilla tavoilla:

Integroidut mikrolinssiryhmät elektroniseen säteen kulman säätöön

Mukautuva valaistuksen ohjaus sensoritietojen perusteella

Digitaalinen kaksoistekniikka valaistusjärjestelmän esivahvistukseen{0}}

Usein kysytyt kysymykset (FAQ)

K1: Mikä on optimaalinen valon kulma korkealle-asennetuille telakkavalaisimille?
A1: 10-15 metrin päähän asennetuille kalusteille suositellaan 30 asteen -45 asteen kapeita sädekulmia. Tämä varmistaa työtasolle projisoidun maksimaalisen valotehokkuuden ja vähentää samalla ylöspäin suuntautuvan valohäviön. Tietyt valinnat tulee tarkistaa valaistusvoimakkuuden laskentaohjelmistolla.

Q2: Ovatko säädettävät sädekulmat investoinnin arvoisia?
V2: Usein muuttuvissa asetteluissa tai monikäyttöisissä ympäristöissä säädettävät sädekulman valaisimet tarjoavat merkittäviä etuja. Tutkimukset osoittavat, että nämä järjestelmät voivat vähentää uudelleenkonfigurointikustannuksia 30 % dynaamisissa logistiikka-asetuksissa.

Q3: Kuinka kvantitatiivisesti arvioida häikäisyn hallinnan tehokkuutta?
A3: Unified Glare Rating (UGR) -luokitusta suositellaan kvantitatiiviseen arviointiin. Teollisissa ympäristöissä UGR:n tulisi olla alle 22, mikä saavutetaan sopivalla sädekulman valinnalla, asennuspaikalla ja -häikäisynestovarusteilla.

Q4: Miten säteen kulmat vaikuttavat järjestelmän energiatehokkuuteen?
A4: Vaikka säteen kulmat eivät suoraan muuta valaisimen tehoa, valonjaon tehokkuuden optimointi voi vähentää valaisimien määrää, jotka tarvitaan vastaavan valaistuksen saavuttamiseen. Todelliset tekniset tapaukset osoittavat, että palkkien tarkalla suunnittelulla voidaan saavuttaa 20-30 % energiansäästö.

Q5: Ovatko hybridi-sädekulmaratkaisut toteutettavissa?
A5: Sekasuuntaiset sädekulmasovellukset edustavat parhaita käytäntöjä monimutkaisissa, suurissa{1}}lataustelakoissa. Esimerkiksi käyttämällä 60 asteen palkkeja pääväylillä ja 40 asteen palkkeja lastauspisteissä saavutetaan optimaalinen tasapaino energiatehokkuuden ja visuaalisen mukavuuden välillä.

Johtopäätös

Tieteellinen sädekulman valinta edustaa LED-lataustelakan valaistussuunnittelun teknistä ydintä. Vain optisten periaatteiden syvällinen ymmärtäminen yhdistettynä erityisiin sovellusvaatimuksiin voimme luoda turvallisia, tehokkaita ja energiaa{1}sästäviä nykyaikaisia ​​lataustelakkavalaistusympäristöjä. LED-tekniikan ja älykkäiden ohjainten kehittyessä tarkoista, mukautuvista valaistusratkaisuista tulee alan standardeja, jotka tarjoavat kattavan visuaalisen varmuuden logistiikkatoiminnalle.

Viitteet:

IESNA. (2020).Valaistuskäsikirja: Viite ja sovellus. 11. painos.

CIE. (2018).CIE 218: Valaistuksen tutkimussuunnitelma.

DOE. (2021).Kehittyneet valaistusohjeet. Yhdysvaltain energiaministeriö.

OSHA. (2022).Teollisuuden valaistusstandardit. OSHA 3124-12R.
