Ei--eristetyt LED-ajurit: tekniset kompromissit-ja turvallisuusvaatimukset kustannus-tehokkuuden takana
Kaupallisen ja teollisuuden LED-valaistusalalla, pyrkimys korkeampaanjärjestelmän tehokkuutta(Luminaire Efficacy) ja alhaisempiensimmäinen kustannuson jatkuva välttämättömyys. Aiemmin-vallitseva eristetty kuljettajaratkaisu, jota perinteisesti suosittiin turvallisuuden vuoksi, kohtaa nyt merkittävän haasteen yhä yleisemmänei--eristetty LED-ohjain. Puolijohdeteknologian ja eristysmateriaalien kehitys on johtanut näiden ohjainarkkitehtuurien, joka kytkee verkkojännitteen suoraan LED-kuormaan, laajempaan hyväksymiseen ja soveltamiseen. Mutta mitä tämä "korkea-jännitteen suorakytkentä" todella sisältää? Mitä olennaista tietoa suunnittelijoiden ja määrittäjien tulee hallita tehdäkseen tietoisia päätöksiä, jotka tasapainottavat suorituskykyä, kustannuksia ja turvallisuutta?
I. Ydinkäsite: Mitä "ei--eristetty" tarkoittaa?
Eristämättömien ohjainten ymmärtämiseksi on ensin selvitettävä "eristyksen" määritelmä. Hakkuri-virtalähteissä "eristäminen" tarkoittaa esteen luomista ilman suoraa sähköistä yhteyttä tulon (ensisijainen puoli, tyypillisesti kytketty korkea-jännitteiseen vaihtovirtaan) ja lähdön (toissijainen puoli, kytketty LED-kuormaan) välille suurtaajuisen muuntajan kautta. Tämä este ei vain mahdollista jännitteen muuntamista, vaan tarjoaa myös ratkaisevan tärkeän osanturvaeristysja melunvaimennus.
Sitä vastoin aei--eristetty LED-ohjaintyöllistää suorempaakorkea{0}}jännitesuora-kytkentäarkkitehtuuri. Se käyttää tyypillisesti DC-DC-topologioita, kuten Buck (askel-alas), Boost (askel-ylös) tai Buck-Boost-muuntimia, jotka säätelevät jännitettä suoraan tasasuunnatusta ja suodatetusta korkeajännitteisestä-DC-väylästä LED-kuorman syöttämiseksi. Tulo ja lähtö on kytketty vain impedanssi- tai takaisinkytkentäverkkojen kautta, joista puuttuu muuntajan sähköinen eristys [1]. Tämä perustavanlaatuinen ero laukaisee joukon kompromisseja.
II. Tekninen syväsukellus: Eristämättömän arkkitehtuurin toimintaperiaatteet ja keskeiset haasteet{1}}
Eristämättömän{0}}ohjaimen ydin on sen yksinkertaistetussa tehovaiheen suunnittelussa. Kun otetaan esimerkkinä yleisin ei--eristetty Buck-muunnin, sen työnkulku voidaan tiivistää seuraavasti:
AC-korjaus:Tulo AC (esim. 220 V AC) muunnetaan suur-jännitteiseksi tasavirtaväyläksi (noin . 310 V DC) siltatasasuuntaajan ja suodatuskondensaattorin kautta.
Tehon kytkentämodulaatio:Ohjaus-IC käyttää MOSFET-tehokytkintä suorittaen korkean-taajuuden PWM-katkaisun korkeajännitteisellä tasajännitteellä.
LC-suodatus ja lähtö:Katkoinen pulssijännite tasoitetaan vakaaksi tasavirraksi kelan (L) ja kondensaattorin (C) suodatinverkolla, joka ohjaa suoraan LED-merkkijonoa.
Nykyinen tunnistus ja palaute:Lähtövirtaa valvotaan sensorivastuksen (Rsense) kautta sarjassa LED-silmukan kanssa, mikä muodostaa suljetun -silmukan ohjauksen vakiovirtakäytölle.
Vaikka tämä arkkitehtuuri eliminoi muuntajan, se nostaakorkea{0}}jänniteväylän hallinta ja lämpösuunnittelukriittisinä haasteina. Koska LED-kuorman negatiivinen (tai positiivinen, topologiasta riippuen) napa voidaan liittää suoraan tasasasutettuun suurjänniteväylään, koko LED-metalli-ydinpiirilevy (MCPCB) ja mahdollisesti valaisimen kotelo voivat kantaa korkeajännitepotentiaalia suhteessa maahan. Tämä asettaa tiukkoja vaatimuksia valaisimelleeristysjärjestelmän suunnittelu, mikä edellyttää ehdotonta varmuutta siitä, että käyttäjä ei voi missään olosuhteissa koskettaa jännitteisiä osia.

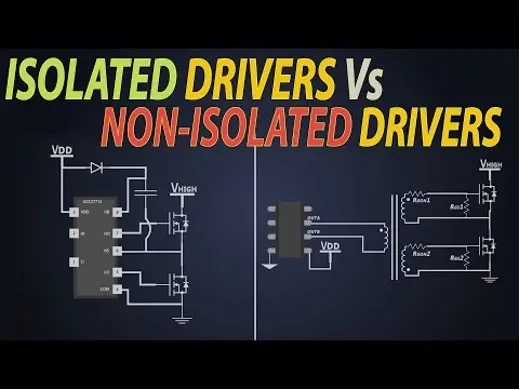

III. Eristetty vs. ei--eristetty: kattava päätös-vertailutaulukon tekeminen
Valinta näiden ajuriratkaisujen välillä ei ole yksinkertainen binääripäätös, vaan järjestelmällinen{0}}vaihtokauppa tietyn sovelluskontekstin perusteella. Alla olevassa taulukossa on yhteenveto näiden kahden teknisen polun tärkeimmistä eroista:
| Vertailumitta | Eristetty kuljettaja | Eristämätön{0}}ohjain |
|---|---|---|
| Sähköturvallisuusperiaate | Luottaa muuntajaanvahvistettu eristystulon/lähdön välillä, SELV (Safety Extra-Low Voltage) -standardien mukainen. Tulostuspuoli on kosketussuojattu-. | Ei muuntajan eristystä. Luottaa valaisimen kokonaisuuteenperuseristysja suojamaadoitusliitäntä (luokan I rakenne) sähköiskun estämiseksi. Lähtöpuolella on vaarallinen jännite. |
| Tyypillinen tehokkuus | Muuntajan sydämen ja käämien häviöt vaikuttavat. Tehokkuus vaihtelee tyypillisesti välillä 87-92%. | Vähemmän komponentteja tehotiellä johtaa pienempiin häviöihin. Tehokkuus on yleensä 90–95 prosenttia tai enemmän, mikä edistää ylivoimaisuuttavalaisimen tehokkuus. |
| Koko ja tehotiheys | Muuntaja vie paljon tilaa, mikä johtaa suhteellisen suurempaan tilavuuteen ja pienempään tehotiheyteen. | Mikään muuntaja ei salli kompaktimpaatiheä{0}}piiriasettelu, ihanteellinen koko{0}}herkkiin sovelluksiin (esim. alasvalot, valonauhat). |
| Kustannusrakenne | Korkeammat kustannukset magneettisille komponenteille (muuntaja), optoerottimet jne. Piiri on suhteellisen monimutkainen. | Komponenttien määrä vähenee noin 20–30 %, mikä johtaa merkittävästi alhaisempiin tuoteluetteloihin ja erottumiseenhintakilpailuetu. |
| Luotettavuus ja käyttöikä | Muuntaja tarjoaa luonnollisen esteen ylijännitteitä ja melua vastaan ja tarjoaa vahvemman suojan LED-kuormitukselle. Elektrolyyttikondensaattorit rajoittavat usein käyttöikää. | Korkea{0}}jännite kohdistuu suoraan virtakytkimiin ja LEDeihin, mikä vaatii korkealaatuisia-komponentteja ja tiukkaa piirilevyähiipiminen ja raivausetäisyydet. Erinomaiset ESD- ja ylijännitesuojapiirit ovat välttämättömiä. |
| Huolto ja asennus | Asennus on suhteellisen turvallista; huoltohenkilöstö ei kohtaa suoraa riskiä käsitellessään matalajännitteistä toisiopuolta. | Luokan I maadoituskoodien tiukka noudattaminen on pakollista.Asennus, virheenkorjaus ja huolto edellyttävät virran katkaisua ja purkauksen tarkistamista, mikä vaatii suurempaa käyttäjän asiantuntemusta. |
| Tyypilliset sovellusskenaariot | Ulkovalaistus, kosteat ympäristöt (IP65+), kosketettavat valaisimet (esim. pöytälamput, paneelivalot), markkinat, joilla on tiukat turvallisuussertifiointivaatimukset. | Hyvin -eristetyt sisävalaisimet (esim. upotettavat alasvalot, trofferit), suojakotelolliset valaisimet, kustannus-herkät kaupalliset projektit ja tila{4}}rajoitettuerittäin{0}}ohuet optiset mallit. |
IV. Turvallisuus ennen kaikkea: ei--neuvoteltavissa olevat punaiset viivat ei--eristetylle kuljettajasovellukselle
Huolimatta houkuttelevasta tehokkuudestaan ja kustannuksistaan, -eristettyjen ohjaimien sovelluksen on rakennettava tinkimättömälle turvallisuuden perustalle. Seuraavat kohdat ovat insinöörikäytännön kulmakiviä:
Pakollinen luokan I maadoitus (suojamaa):Tämä on ei--eristettyjen ratkaisujen elinehto. Valaisimen metallikotelo on liitettävä luotettavasti verkkovirran suojamaahan (PE) matalan-impedanssin reitin kautta varmistaen, että kaikki vikavirta laukaisee katkaisijan.
Vankka eristysjärjestelmän suunnittelu:LED MCPCB:n ja jäähdytyselementin välissä on käytettävä lujia eristäviä lämpötyynyjä (esim. 3 kV tai korkeampi), joilla on korkea lämmönjohtavuus. Piirilevyasettelujen on täytettävä tiukemmat vaatimuksetryömintäetäisyys ja sähköinen välysEnsisijaisten-sivupiirien ja kosketettavien osien väliin kosteuden tai pölyn aiheuttamien riskien vähentämiseksi [2].
Kattava suojapiiri:Yli{0}}lämpö- ja yli-virtasuojaus, tehokasdifferentiaali- ja yhteismuotoinen ylijännitevaimennus(esim. MOV:iden ja GDT:iden käyttö) on olennaista suojaamaan haavoittuvia LEDejä ja ajurin IC:itä verkon ohimeneviltä jännitepiikkeiltä.
V. Markkinatrendit ja järkevä valinta
Tällä hetkellä parannuksillaeristysmateriaalin suorituskykyja ajurin IC:iden yhä vahvemmat suojausominaisuudet -eristettyjen ratkaisujen käyttö valvotuissa sisäympäristöissä laajenee jatkuvasti. Monet johtavat valaisinvalmistajat omaksuvat hybridistrategian: vaativat eristettyjä ohjaimia korkealuokkaisten, erittäin luotettavien{2}}tuotelinjojen osalta; samalla kun tarjotaan ratkaisujatehokkaat-erittämättömät ohjainpiiritkustannus{0}}kriittisiin projekteihin, joissa on valvotut asennusympäristöt.
Hankepäätöksen{0}}tekijöiden valinnan tulee perustua järjestelmätason-riskiarviointiin:
Valitse erillinen ohjain:Kun turvallisuus on ehdottoman tärkeintä, sovellusympäristö on hallitsematon tai -loppukäyttäjät voivat koskettaa valaisinta suoraan.
Harkitse eristämätöntä{0}}ohjainta:vartensisäilman kuiva{0}}ympäristöprojektittiukat budjetit, tiukat tehokkuusvaatimukset, ammattimainen asennus/huolto ja joissa valaisimen mekaaninen rakenne voi taata oikean maadoituksen ja eristyksen.
FAQ
Kysymys 1: Ovatko ei--erilliset ajurit aina halvempia kuin erilliset ajurit?
A:Materiaaliluettelon (BOM) kustannusnäkökulmasta tyypillisesti kyllä. Kuitenkinjärjestelmän kokonaiskustannukseton otettava huomioon. Eristämättömän ohjaimen käyttö voi edellyttää kalliimpia eristysmateriaaleja, tiukempia maadoitusrakenteita ja monimutkaisempaa testausta ja sertifiointia valaisinpuolella. Nämä kustannukset voivat kompensoida kuljettajan hintaeron. Lopullinen hinta riippuu tietystä suunnittelusta ja hankinnan laajuudesta.
Q2: Voivatko eristämättömät ajuriratkaisut saada kansainväliset turvallisuussertifikaatit, kuten CE tai UL?
V: Kyllä, mutta sertifiointipolku ja lausekkeet vaihtelevat.Esimerkiksi UL-standardien mukaan eristetyt ohjaimet noudattavat usein UL8750 (LED-laitteet) + UL1310 (Class 2 Power Units) -yhdistelmää. Eristämättömät ohjaimet arvioidaan tavallisesti UL8750 + UL1598:n (Luminaire Standard) mukaisesti, ja niissä keskitytään voimakkaasti maan jatkuvuuden, eristyksen lujuuden ja vikaolosuhteiden testaamiseen. Sertifiointiprosessi on usein haastavampi ja monimutkaisempi.
Q3: Voinko vaihtaa suoraan valaisimen alkuperäisen eristetyn ohjaimen korjauksen tai vaihdon aikana eristämättömään?
V: Ehdottomasti kielletty!Tämä on erittäin vaarallinen käytäntö. Molemmilla ohjaintyypeillä on olennaisesti erilaiset lähtöominaisuudet, turvallisuusarkkitehtuurit ja valaisimen suunnitteluvaatimukset. Niiden vaihtaminen voi paitsi vahingoittaa valaisinta, myös aiheuttaa tappavan sähköiskun vaaran, koska tarvittava eristys tai maadoitussuoja katoaa. Kuljettajan vaihdon on ehdottomasti noudatettava alkuperäisiä suunnittelutietoja tai se on suoritettava pätevän ammattilaisen ohjauksessa.
Kysymys 4: Kuinka merkittäviä käytännön hyödyt ovat eristämättömien ohjaimien "korkeammasta tehokkuudesta" todellisissa-projekteissa?
A:Tehokkuusetu on merkittävä{0}}suurissa projekteissa. Harkitse kaupallista projektia, jossa on 10 000 valaisinta, kukin 60 wattia ja joka toimii 4 000 tuntia vuodessa ja sähkökustannus 0,12 dollaria/kWh. Kolmen prosentin parannus kuljettajan tehokkuuteen tuottaisi noin 10 000 * 60 W * 3 % * 4 000 h / 1 000 * 0,12 $ ≈ 8 640 $ vuotuiset säästöt. Pitkällä aikavälillä nämä säästöt ovat merkittäviä.
Viitteet ja huomautukset
[1] Mohan, Undeland, Robbins.Tehoelektroniikka: muuntimet, sovellukset ja suunnittelu. 3. painos. Wiley, 2002. (Virtavaltainen teksti ei--eristetyistä DC-DC-muuntimen topologioista.)
[2] International Electrotechnical Commission.IEC 61347-1:2015*"LED-ohjauslaite - Osa 1: Yleiset ja turvallisuusvaatimukset"*. (Kansainvälinen ydinstandardi LED-ohjainten turvallisuudelle, eristysyksityiskohtien, ryömintä- ja välysvaatimuksille.)
[3] Sovelluksen huomautukset ja suunnitteluoppaatjohtavilta LED-ohjainpiiripiirivalmistajilta (esim. TI, MPS, Infineon) ei--eristettyjen Buck/Buck-Boost-ajureiden suorina teknisinä referensseinä käytännön suunnittelussa.
