DALI-valaistuksen ohjaus: täydellinen opas
DALI (Digital Addressable Lighting Interface) edustaa merkittävää edistystä valaistuksen ohjaustekniikassa. Avoimena, valmistajista{1}}riippumattomana standardina se tarjoaa kehittyneen digitaalisen ohjauksen samalla, kun asennus ja määritykset ovat yksinkertaisia. Tästä protokollasta on tullut suosituin valinta kaupallisiin tiloihin, majoituspaikkoihin ja suuriin asuinhankkeisiin, jotka etsivät älykkäitä valaistusratkaisuja.
DALI-tekniikan ymmärtäminen
DALI on kaksisuuntainen{0}}digitaalinen viestintäprotokolla, joka on suunniteltu erityisesti rakennusautomaation valaistuksen ohjausjärjestelmiin. Toisin kuin perinteiset yksisuuntaiset{2}-ohjaustavat, DALI mahdollistaa kaksisuuntaisen tiedonsiirron ohjaimien ja yksittäisten valaistuslaitteiden välillä. Tämä mahdollistaa komentojen lähettämisen lisäksi tilapäivitysten ja diagnostisten tietojen vastaanottamisen jokaisesta kytketystä laitteesta.
Protokolla syntyi Tridonicin digitaalisen sarjaliitännän parannuksena, ja siitä on kehittynyt kansainvälinen standardi (IEC 62386), joka varmistaa yhteensopivuuden eri valmistajien ja tulevien{1}}eristysasennusten välillä.
DALI-järjestelmien tärkeimmät edut
Verraton joustavuus
DALI:n osoitteellinen arkkitehtuuri mahdollistaa jopa 64 laitteen yksilöllisen ohjauksen yhdellä väylällä. Valaistusryhmät ja kohtaukset voidaan konfiguroida uudelleen ohjelmiston avulla ilman fyysistä uudelleenjohdotusta, mikä tekee siitä ihanteellisen tiloihin, joissa vaatimukset muuttuvat.
Yksinkertaistettu asennus
Standardoitu kaksijohtiminen{0}}väyläjärjestelmä eliminoi monimutkaiset johdotuskokoonpanot. Asentajien ei tarvitse tietää lopullista valaistusjärjestelyä asennuksen aikana, koska osoitus ja ryhmittely hoidetaan digitaalisesti fyysisen asennuksen jälkeen.
Open Standard -yhteensopivuus
Toimittajan{0}}neutraalina protokollana DALI varmistaa yhteentoimivuuden eri valmistajien komponenttien välillä. Tämä estää toimittajien lukkiutumisen-ja tarjoaa pääsyn kilpailukykyiseen hinnoitteluun säilyttäen samalla järjestelmän eheyden.
Kattava seuranta ja valvonta
Kiinteistöpäälliköt hyötyvät yksittäisten valaisimien reaaliaikaisesta{0}}tilan valvonnasta, mikä mahdollistaa ennakoivan huollon ja nopean viantunnistuksen. Energiankulutuksen seuranta ja automatisoidut valaistusaikataulut lisäävät entisestään toiminnan tehokkuutta.
Skaalautuva arkkitehtuuri
DALI skaalautuu vaivattomasti yhden-huoneen asennuksista useisiin-rakennuskokonaisuuksiin. Useita DALI-väyliä voidaan verkottaa yhteen kokonaisvaltaisten valaistuksenhallintajärjestelmien luomiseksi kaiken mittakaavan projekteihin.
Järjestelmän osat ja arkkitehtuuri
DALI-väylän rakenne
Minkä tahansa DALI-asennuksen selkäranka on sen kaksi{0}}lankaväylä, joka kuljettaa sekä virtaa että digitaalista tiedonsiirtoa. Tämä matalajänniteväylä- yhdistää kaikki järjestelmän komponentit:
Ohjauslaitteet (LED-ohjaimet, liitäntälaitteet)
Syöttölaitteet (anturit, kytkimet)
Sovellusohjaimet
Osoitusjärjestelmä
Jokainen DALI-väylän laite saa yksilöllisen osoitteen (1-64), kun taas ryhmät voidaan määrittää ohjaamaan useita laitteita samanaikaisesti. Yleislähetyskomennot voivat tarvittaessa osoittaa myös kaikki väylän laitteet.
Ohjausasetukset
DALI tukee erilaisia ohjausliitäntöjä:
Seinään{0}}asennettavat himmentimet ja kytkimet
Läsnäolo- ja päivänvaloanturit
Keskitetty hallintaohjelmisto
Integrointi rakennusautomaatiojärjestelmiin
Mobiili- ja verkko{0}}käyttöliittymät
Asennus ja konfigurointi
Johdotuksen yksinkertaisuus
Kaksi-johtimista väylän topologia vähentää huomattavasti asennuksen monimutkaisuutta verrattuna perinteisiin valaistuksen ohjausjärjestelmiin. Vakiopien-jännitekaapeli kulkee laitteiden välillä ketjutettuna-, ilman erityisiä suojausvaatimuksia.
Käyttöönottoprosessi
Fyysisen asennuksen jälkeen järjestelmän konfigurointi tapahtuu ohjelmiston kautta:
Laitteen osoite ja tunnistus
Ryhmätehtävä
Kohtausohjelmointi
Ohjaa laitekartoitusta
Järjestelmän tarkistus ja testaus
Tämä digitaalinen käyttöönotto mahdollistaa helpon uudelleenkonfiguroinnin tilantarpeen kehittyessä ilman, että asennukseen tarvitsee tehdä fyysisiä muutoksia.
Integrointiominaisuudet
Rakennusautomaatiojärjestelmät
DALI integroituu saumattomasti tärkeimpien kiinteistönhallintaalustojen kanssa, kuten Lutron, KNX ja BACnet. Tämä mahdollistaa valaistuksen yhtenäisen ohjauksen LVI-, turva- ja muiden rakennusjärjestelmien rinnalla.
Hybridikokoonpanot
DALI:n yhdistäminen muihin ohjausprotokolliin voi optimoida sekä toiminnallisuutta että kustannuksia. Yleisiä integraatioskenaarioita ovat:
DALI valaistuksen ohjaukseen KNX:n kanssa yleiseen kiinteistönhallintaan
Langattomat RF-laajennukset jälkiasennussovelluksiin
IoT-alustayhteydet pilvi{0}}pohjaiseen hallintaan
Sovellusskenaariot
Kaupalliset toimistot
Yksilöllinen työtilan valaistuksen ohjaus
Kokoustilan kohtauksen esiasetukset
Käytävä- ja yhteistilojen automaatio
Energianhallinta käyttöasteen ja päivänvalokorjuun avulla
Vähittäiskaupan ympäristöt
Joustava tavaran korostus
Vuodenaikojen valaistuksen säätö
Käyttötuntiautomaatio
Energiankäytön optimointi
Vieraanvaraisuus tilat
Vierashuoneen valaistuskohtaukset
Yleisten tilojen tunnelmavalaistus
Ravintolan ja baarin tunnelman hallinta
Kiinteistön{0}}laajuiset valaistusaikataulut
Teollisuustilat
Korkean{0}}alueen valaistusalueen ohjaus
Huoltoaikataulu käytön seurannan kautta
Turva- ja turvavalaistuksen integrointi
Energiankulutuksen seuranta
Tekniset tiedot
Väylän jännite:16 V DC (nimellinen)
Laitteiden enimmäismäärä linja-autoa kohti:64 ohjauslaitteen + 64 ohjauslaitetta
Johdotus:Vakio kaksi-johtimista väylä, napaisuus-epäherkkä
Tiedonsiirtonopeus:1200 baudia
Kaapelin pituus:Enintään 300 metriä bussia kohden
Tuotteen toteutus

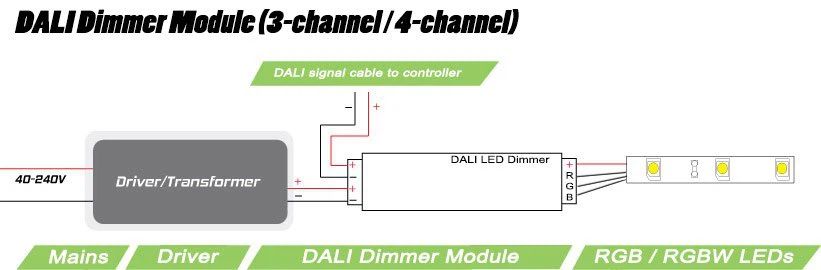

InStyle LED tarjoaa kattavat DALI-ratkaisut, mukaan lukien:
Yksikanavaiset{0}}DALI-vastaanottimet (8A kapasiteetti)
Monikanavaiset DALI-ohjaimet (4 × 5 A kokoonpano)
Seinälle asennettavat himmentimet ja liitäntäpaneelit
Järjestelmäintegraatiokomponentit
Tulevaisuuden-varma suunnittelu
DALI:n jatkuva kehitys varmistaa jatkuvan merkityksen:
DALI-2 parantaa yhteentoimivuutta ja lisää uusia laitetyyppejä
Langattomat DALI-vaihtoehdot lisäävät joustavuutta jälkiasennusprojekteihin
IoT-integraatiomahdollisuudet laajenevat edelleen
Kasvava valmistajien omaksuminen vahvistaa ekosysteemiä
Johtopäätös
DALI edustaa optimaalista tasapainoa hienostuneen valaistuksen ohjauksen ja käytännön toteutuksen välillä. Sen avoin standardi yhdistettynä vankoihin digitaalisiin ominaisuuksiin ja yksinkertaiseen asennukseen tekee siitä loogisen valinnan projekteihin, jotka edellyttävät luotettavaa, skaalautuvaa ja tulevaisuuden-varmaa valaistuksen hallintaa.
Olipa kyseessä valaistuksen perusohjauksen toteuttaminen pienessä toimistossa tai kokonaisvaltaisen rakennusautomaatiostrategian suunnittelu, DALI tarjoaa teknisen perustan ja joustavuutta vastata älykkään valaistussuunnittelun nykyisiin tarpeisiin ja tulevaisuuden haasteisiin.
